产品简介

作用
基于物联网的植物液超声雾化除臭设备_简介

植物液+超声雾化

壁挂式超声雾化除臭设备利用超声雾化技术,将用于除异味的药剂雾化,并吹送到空中。

空气中的异味分子被雾滴吸附,与其中的臭味分子结合,发生降解反应,被分解成无异味的稳定分子,从而达到剔除异味的目的。

典型应用场景

卫生间
基于物联网的植物液超声雾化除臭设备_卫生间使用

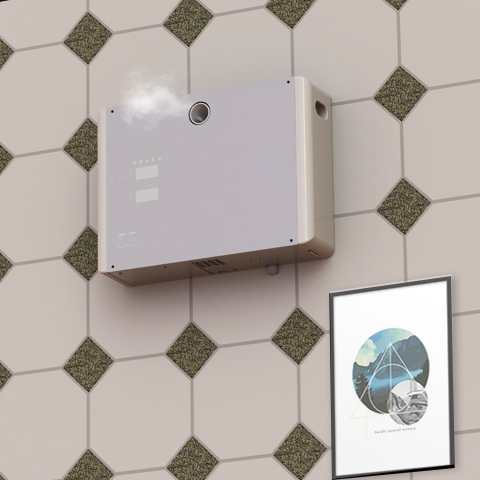

卫生间除臭

壁挂安装在卫生间的墙壁上,剔除卫生间的臭味。

垃圾采集屋
基于物联网的植物液超声雾化除臭设备_卫生间使用

垃圾采集屋除臭

CA281B安装在街道垃圾采集屋里,剔除垃圾桶散发的臭味。

医废除臭杀菌
基于物联网的植物液超声雾化除臭设备_医废除臭杀菌

医疗废弃屋的除臭杀菌

CA281B安装在医院的“医废暂存屋”,起除臭杀菌的作用。

外观

外观
基于物联网的植物液超声雾化除臭设备_外观

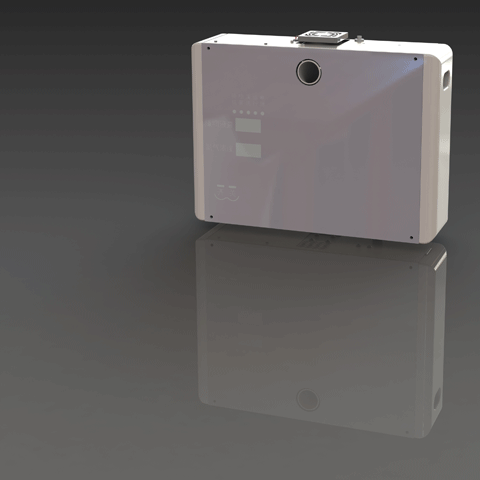

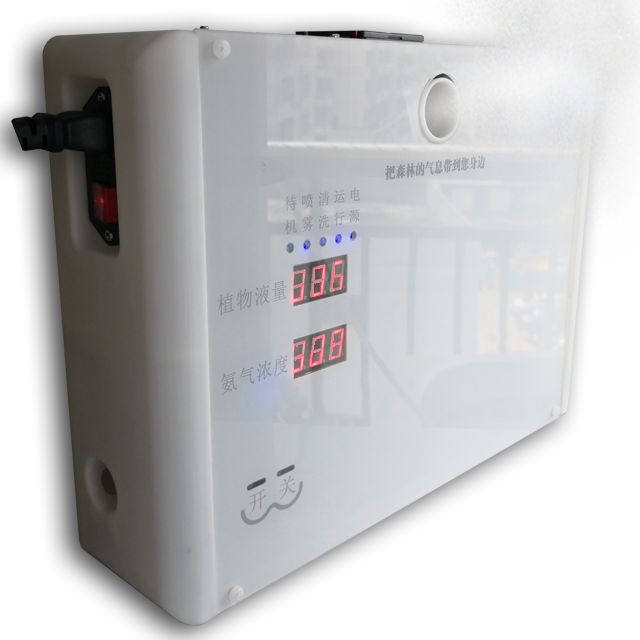

设备外观

白色基调,显得洁净,与环境百搭;玻璃面板,透亮有质感;两侧圆弧过渡,显得柔和有亲和力;总体方正,大气端庄。

功能

超声雾化
基于物联网的植物液超声雾化除臭设备_超声雾化

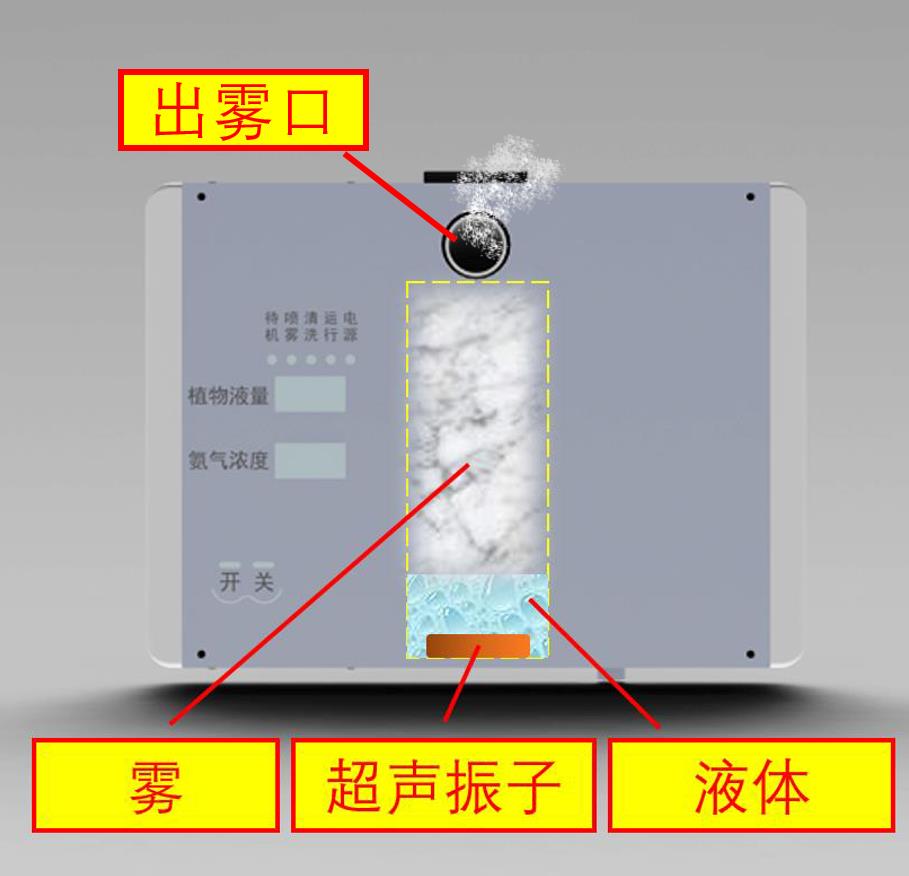

超声雾化功能

采用超声雾化技术,使除味药剂雾化。

超声振荡频率高达1.7MHz,液体雾化成极细密的雾气,雾滴直径小于1um。

雾滴越小,雾气越细密,除异味与香薰效果越好。

自动补水
基于物联网的植物液超声雾化除臭设备_简介

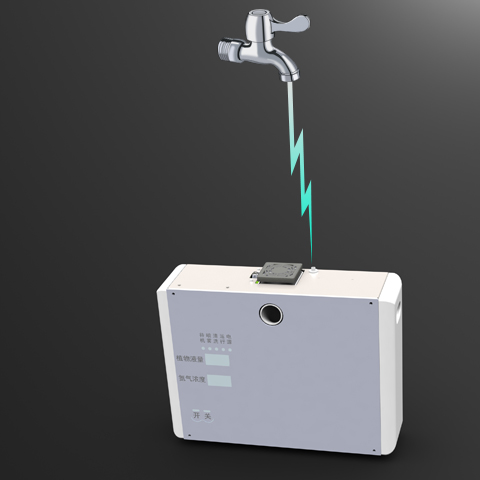

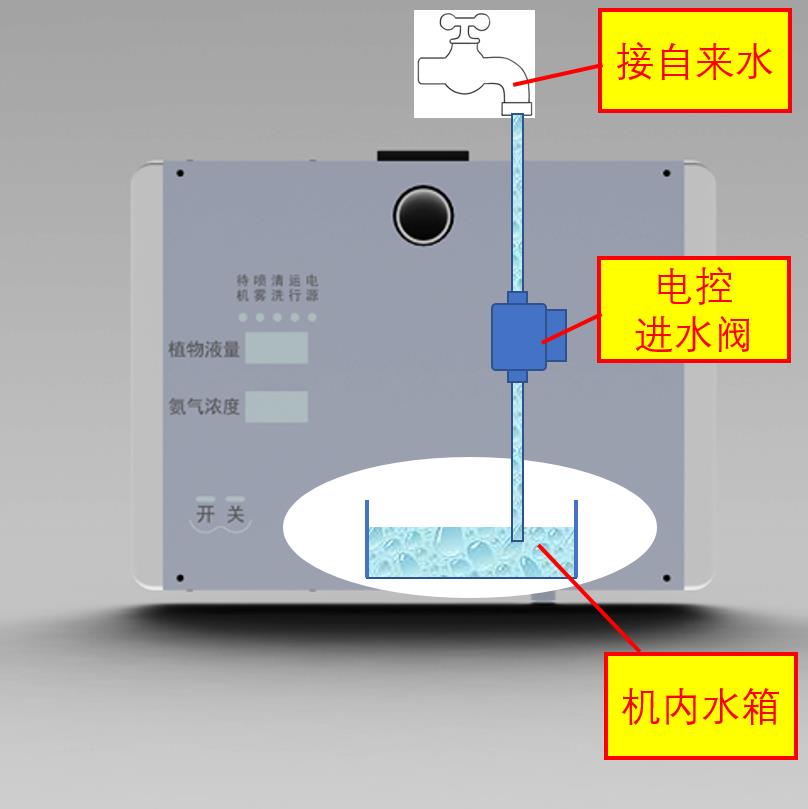

自动补水功能

设备外接自来水,利用内置“水位传感器”与进水“电磁阀”,自动控制进水,使机内保持稳定的水位。

无需人工补水,节省使用过程中的人力成本。

自动勾兑
基于物联网的植物液超声雾化除臭设备_简介

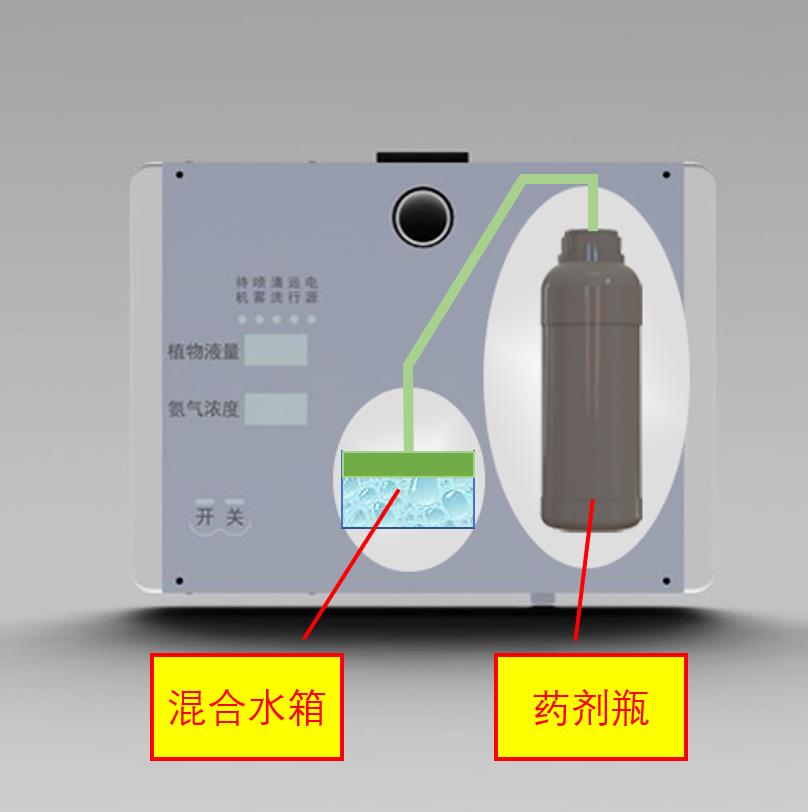

自动勾兑功能

自动将自来水与除臭药剂进行勾兑稀释,从而获得不同的除臭与香薰浓度效果。

勾兑比例可以由用户设置。

由设备自动稀释浓缩原液,可以延长人工补充药剂的时间间隔,节省人力。

间歇式喷雾
基于物联网的植物液超声雾化除臭设备_间歇式喷雾

自动间歇式喷雾控制

间歇式喷雾,典型设置为喷雾1分钟、停歇2分钟。

该频率可以根据白班、晚班与夜班而改变。

以上参数可由用户自行设置。

外形结构说明

左视
基于物联网的植物液超声雾化除臭设备_左视图

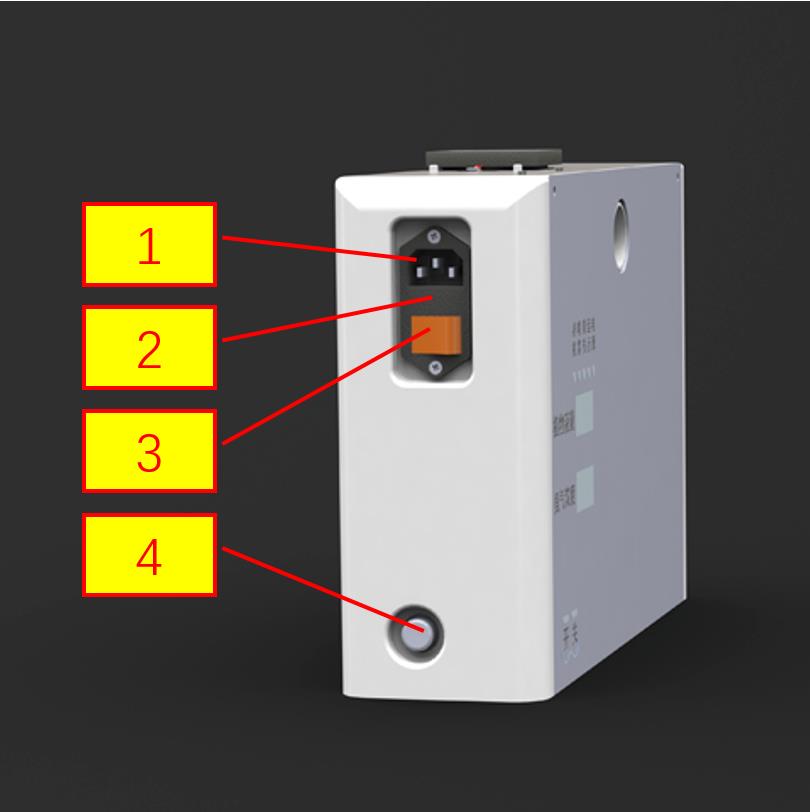

左视图

  • 1 电源插座:220VAC,50W
  • 2 保险丝:1A
  • 3 电源开关
  • 4 氨气传感器

底部视图
基于物联网的植物液超声雾化除臭设备_底部视图

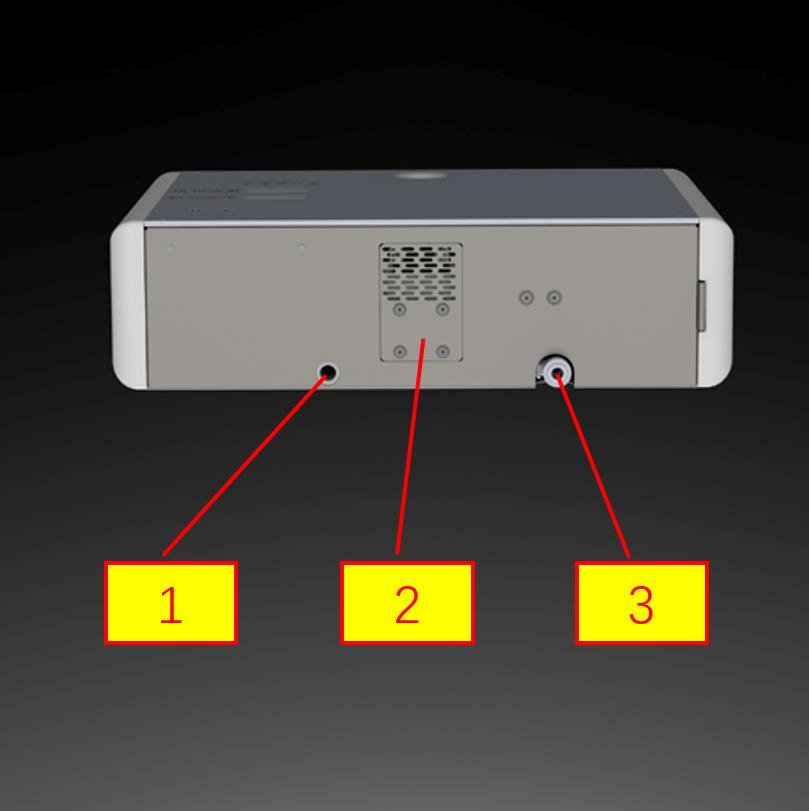

底部视图

  • 1 溢流口
  • 2 雾化片盖板
  • 3 排水口

正面视图
基于物联网的植物液超声雾化除臭设备_正视图

正面视图

  • 1 喷雾口
  • 2 状态指示灯
  • 3 植物液量
  • 4 氨气浓度
  • 5 开、关触摸按键

顶部视图
基于物联网的植物液超声雾化除臭设备_顶部视图

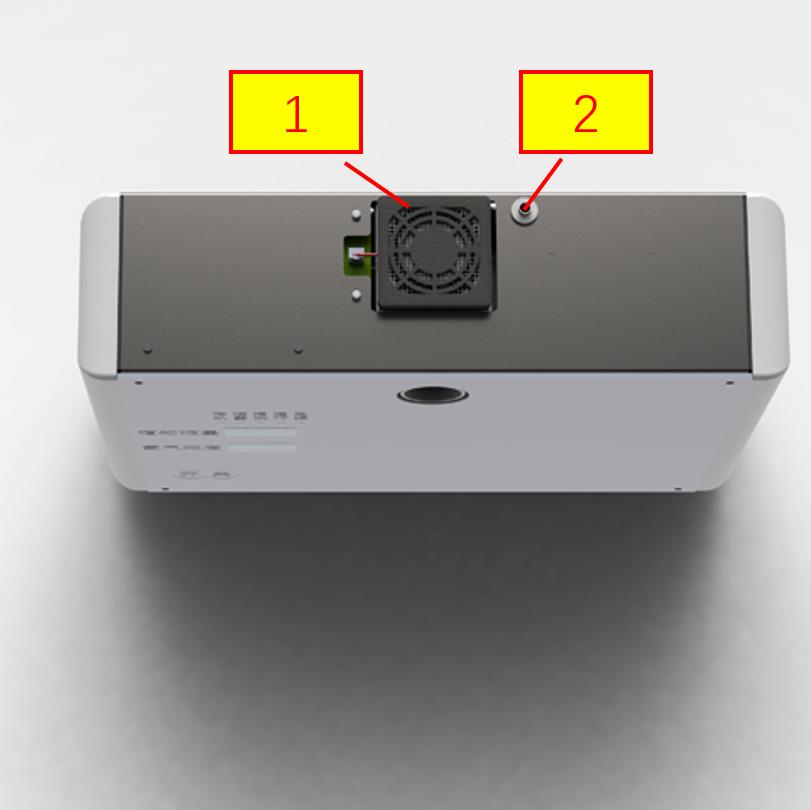

顶部视图

  • 1 风扇
  • 2 进水口

背面视图
基于物联网的植物液超声雾化除臭设备_背面视图

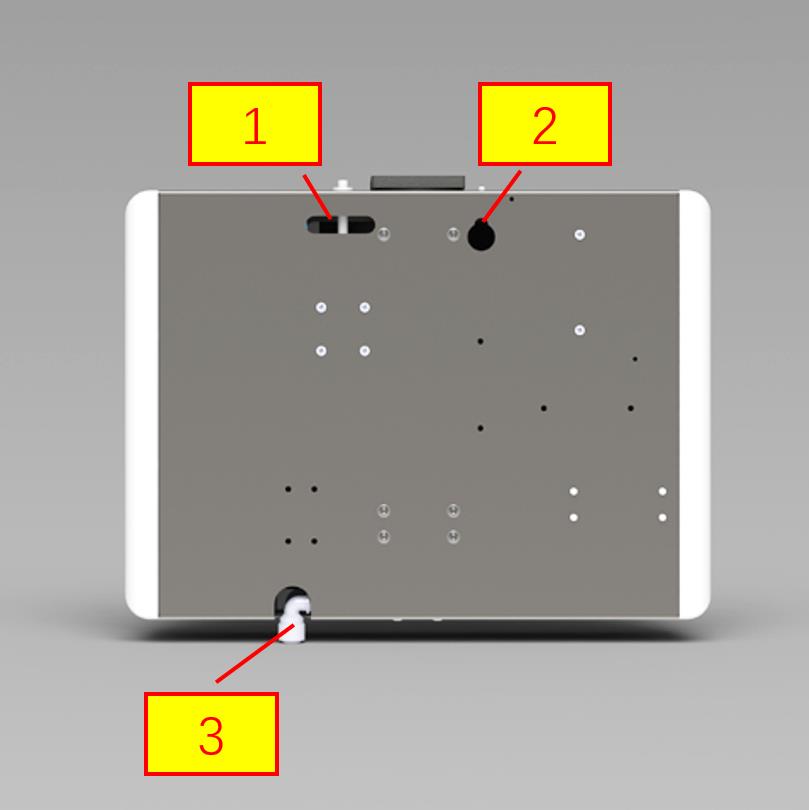

背面视图

  • 1 膨胀螺钉挂孔1
  • 2 膨胀螺钉挂孔2
  • 3 排水口

右侧视图
基于物联网的植物液超声雾化除臭设备_右侧视图

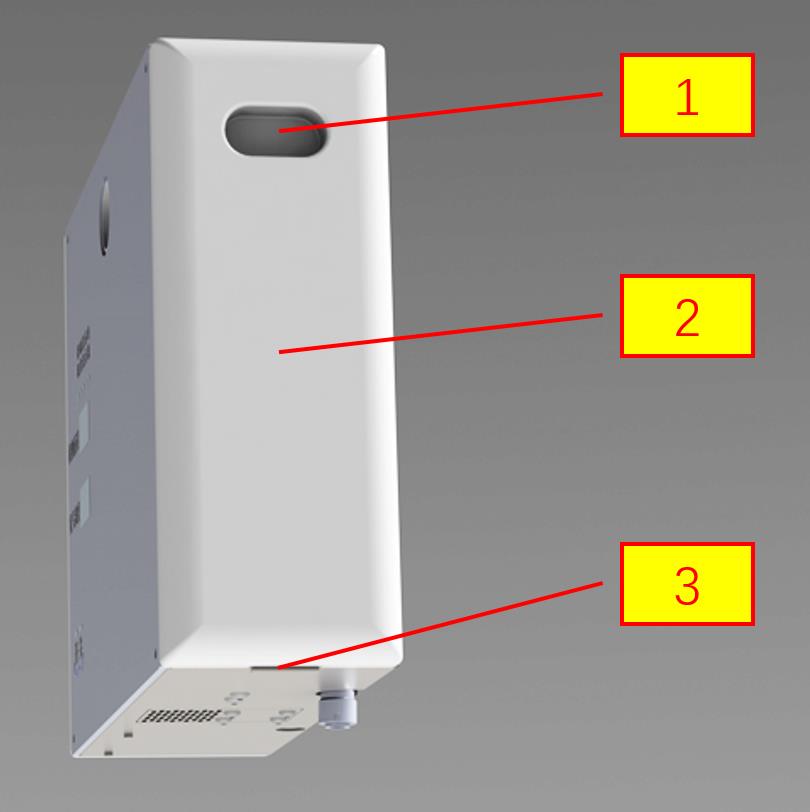

右侧视图

  • 1 拉手
  • 2 右侧盖
  • 3 门铰

技术参数

操作步骤

第一步:通水
基于物联网的植物液超声雾化除臭设备_通水

通水

首先打开与设备连接的水龙头。

然后观察过滤芯是否堵塞,确保水能顺利流入机内。

第二步:通电
基于物联网的植物液超声雾化除臭设备_通电

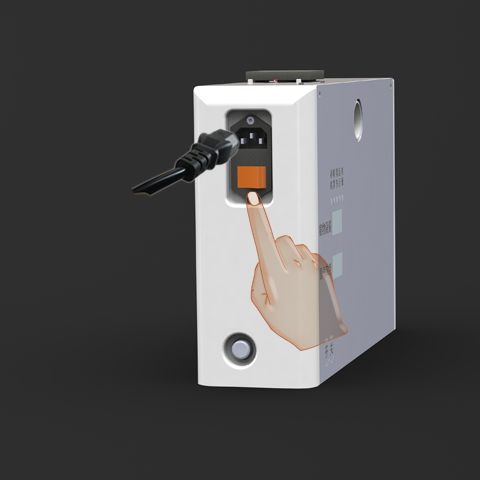

通电

首先将电源插头插入到设备左侧的电源插座,然后按电源开关

如果正确通电,那么电源指示灯亮,前面板状态指示灯与数码管亮。

第三步:加植物液
基于物联网的植物液超声雾化除臭设备_加植物液

添加植物液

打开右侧盖,取下空药剂瓶,放入新药剂瓶,拧紧与滴定泵相连的瓶盖。

第四步:设置
基于物联网的植物液超声雾化除臭设备_加植物液

设置喷雾参数

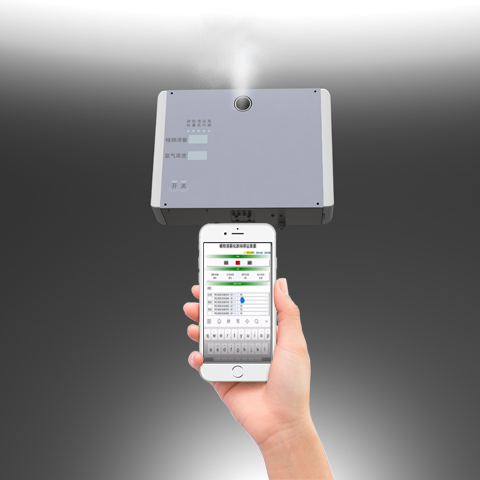

手机通过WiFi连接雾化设备。

通过手机页面设置喷雾参数,包括喷雾频率、早中晚班时间段、勾兑比例等等。

设备保存最后一次设置的参数,关机也不会改变该设置。

手机操作

第1步:连接WiFi
基于物联网的植物液超声雾化除臭设备_连接WiFi

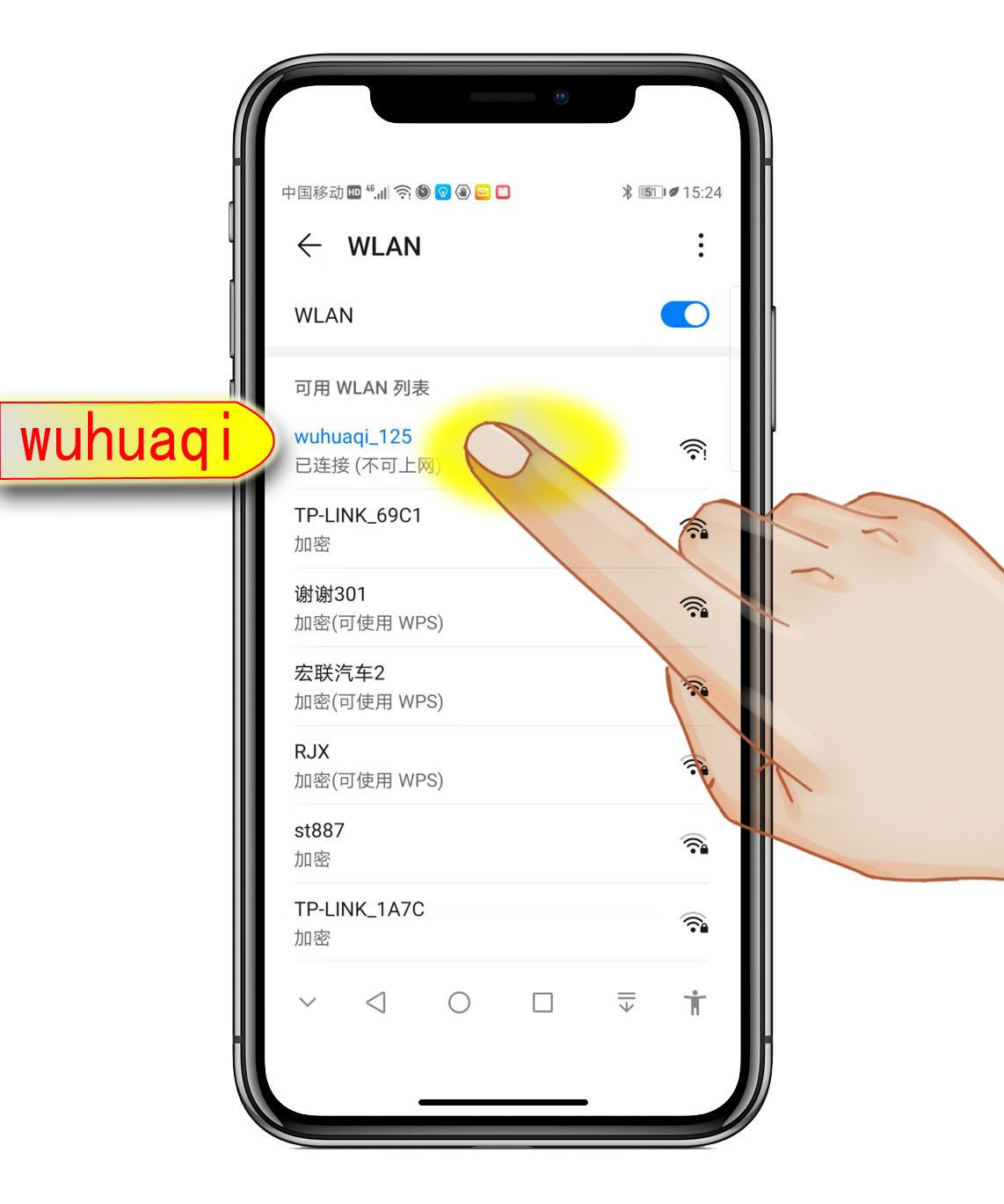

连接WiFi

依次点击手机“设置>无线和网络>WLAN”,打开手机的WiFi设置页面。(先关闭手机的“移动数据”)

在“可用WLAN列表”中,格式为“wuhuaqi_XXX”的WiFi是雾化器WiFi,其中XXX区别不同的雾化器。点击该WiFi,使手机与对应雾化器连接。

安装

挂墙
基于物联网的植物液超声雾化除臭设备_加植物液

挂墙安装

本设备挂墙安装。

一般安装在距离天花板半米的高度,或则抬手能够触摸到设备顶部为宜。

挂墙安装
基于物联网的植物液超声雾化除臭设备_加植物液

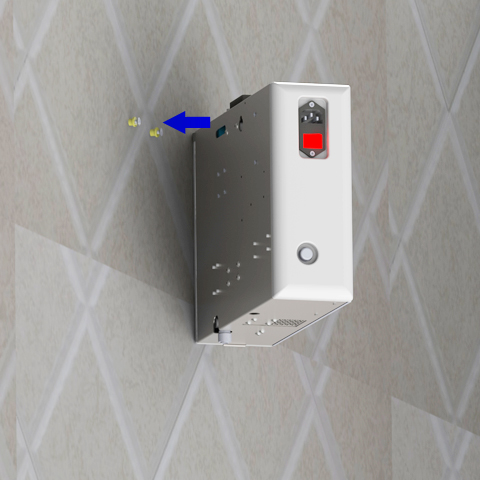

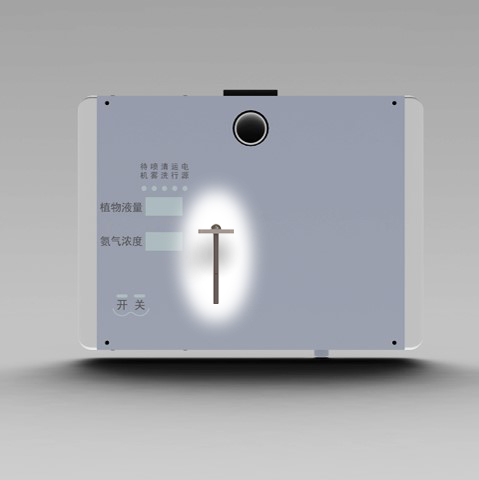

膨胀螺钉安装

在墙上钻2个孔,孔径8、深度60、间距70(单位mm)。

固定膨胀螺钉之后,旋入螺钉,锥形钉头根部露出墙面约3mm。

设备通过背面的挂孔,挂在露出墙面的螺钉头上。

接水安装

接水
基于物联网的植物液超声雾化除臭设备_接水

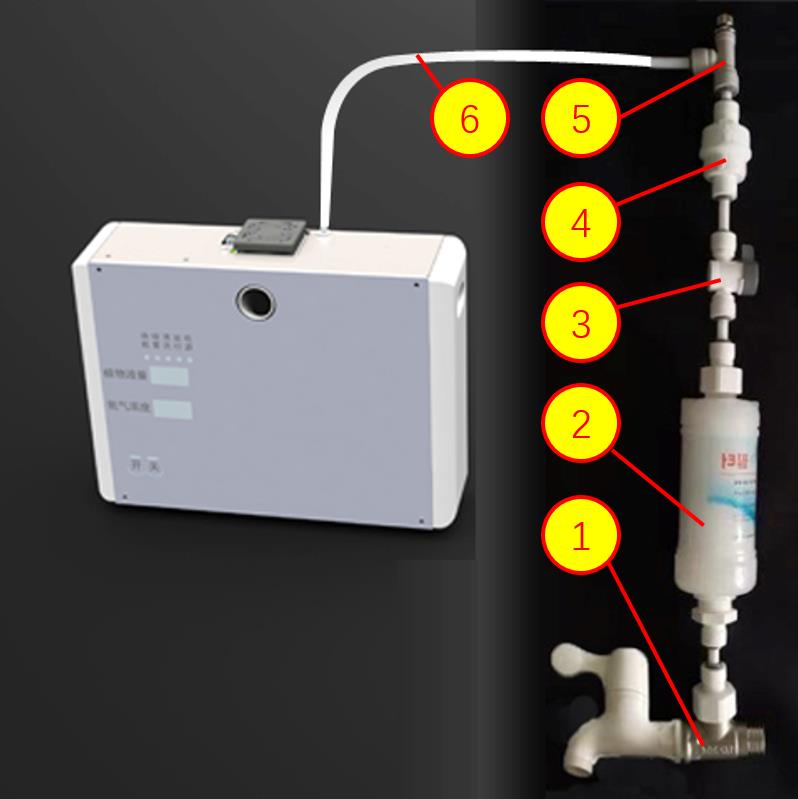

接水连接件

  • 1 水管三通(4分、外牙)
  • 2 过滤器
  • 3 截止阀
  • 4 减压阀
  • 5 节流阀
  • 6 水管(2分PE、外径6.35mm)

保养

定期更换雾化片
基于物联网的植物液超声雾化除臭设备_换雾化片

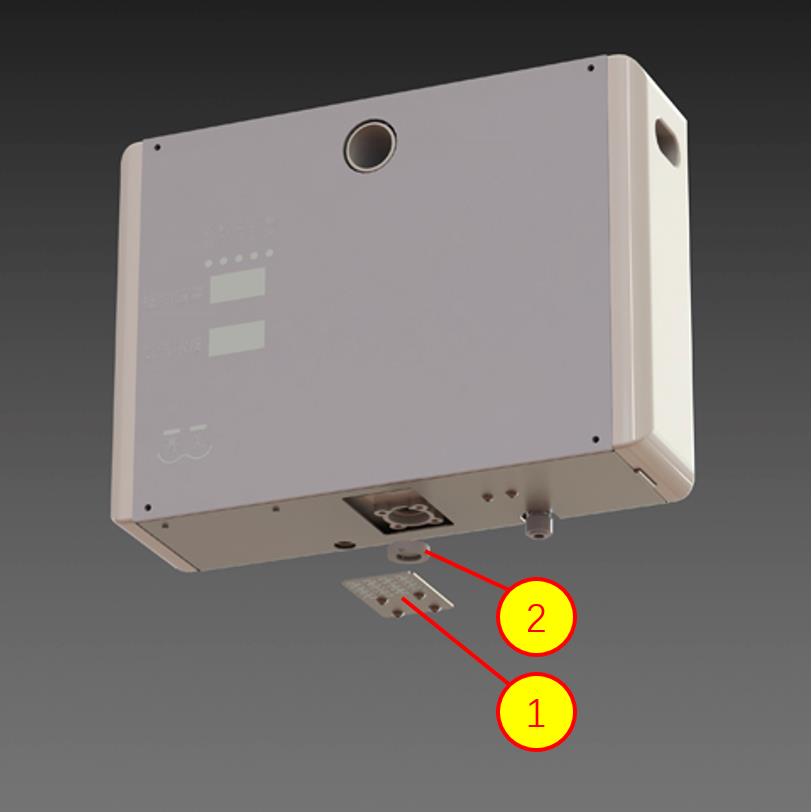

更换雾化片

  • 1 雾化片盖板
  • 2 雾化片


雾化片(又称“超声振子”)存在使用寿命,一般6个月进行更换。取下底部的“雾化片盖板”,就可以更换雾化片。

定期排除内腔沉积物
基于物联网的植物液超声雾化除臭设备_定期排除内腔沉积物

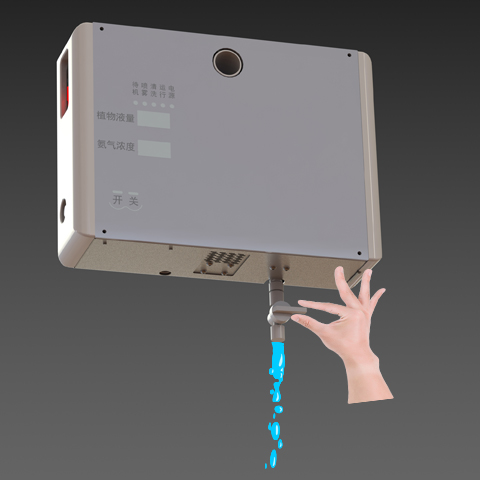

定期排空

旋转机器底部的“截止阀”手柄,可以使机内雾化腔中的液体排空。每当添加新药剂的时候,进行一次该排空操作。

由于液态的药剂在腔体内会产生沉积污,因此有必要定期清理。

定期清洁风扇
基于物联网的植物液超声雾化除臭设备_清洁风扇

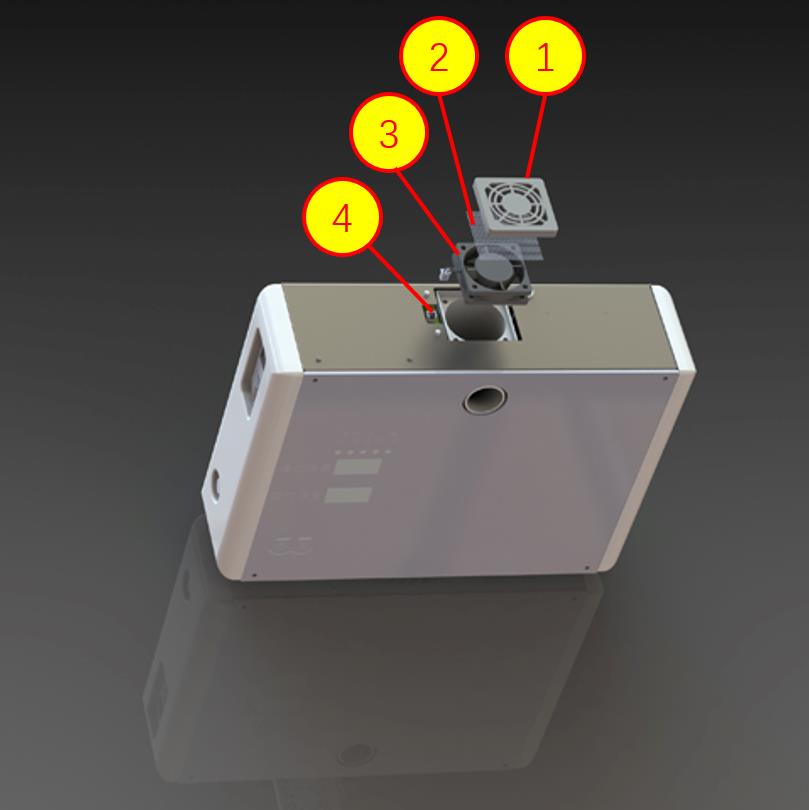

清洁风扇

  • 1 保护罩
  • 2 过滤网
  • 3 风扇
  • 4 接电端子


每隔半年,对风扇进行一次清理,避免空气中的灰尘堵塞过滤网,导致进风受阻。

定期清洁水位传感器
基于物联网的植物液超声雾化除臭设备_定期清洁水位传感器

清洁水位传感器


打开前面板,取出水位传感器,剔除探头表面沉积物。

水溶剂中的药剂会在探头表面沉积污垢,因此要定期清洁。
